    • 串口服務器LKX-CKF
      •











    • 串口服務器LKX-CKF
      •

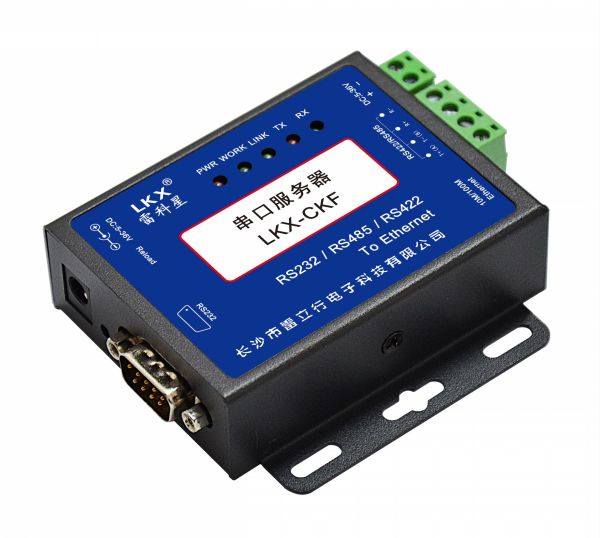

    串口服務器LKX-CKF




    • LKX-CKF串口服務器是一款實現RJ45網口與RS232或RS485
        、RS422接口之間直接的數據透明傳輸?shù)脑O(shè)備
        。串口種類齊全，方便客戶使用
        ，同時支持端子電源供電和電源座供電
        ，可供客戶自行選擇。搭載ARM處理器
        ，功耗低
        ，速度快，穩定性高
      。
      內部集成了TCP/IP協議棧
      ，用戶利用它可以輕松完成嵌入式設備的網絡功能
      ，節省人力物力和開發時間
      ，使產品更快的投入市場，增強競爭力
      。
      本產品已經經過嚴格考驗
      ，在銀行、公路
      、大型公司網絡、有攝像頭的繁忙網絡以及通過光纖轉以太網等組建的復雜網絡環境中均有成功應用
      。
      •



    立即咨詢

    全國熱線400-876-1400




    詳情介紹


    ■產品介紹
       LKX-CKF串口服務器是一款實現RJ45網口與RS232或RS485
    、RS422接口之間直接的數據透明傳輸?shù)脑O(shè)備。串口種類齊全
    ，方便客戶使用
    ，同時支持端子電源供電和電源座供電，可供客戶自行選擇
    。搭載ARM處理器，功耗低
    ，速度快，穩定性高
    。
    內部集成了TCP/IP協議棧
    ，用戶利用它可以輕松完成嵌入式設備的網絡功能，節省人力物力和開發時間
    ，使產品更快的投入市場，增強競爭力
    。
    本產品已經經過嚴格考驗
    ，在銀行、公路
    、大型公司網絡
    、有攝像頭的繁忙網絡以及通過光纖轉以太網等組建的復雜網絡環境中均有成功應用。
    ■產品特點
    ● 10/100Mbps自適應以太網接口
    ，支持AUTO-MDIX網線交叉直連自動切換
    。
    ● 工作模式可選擇 TCP Server、TCP Client
    、UDP Client
    、UDP Server、HTTPD Client
    。
    ● 串口波特率從600bps到230.4Kbps可設置
    ，支持None、Odd
    、Even、Mark
    、Space五種校驗。
    ● 自定義心跳包機制
    ，保證連接真實可靠，杜絕死連接
    。
    ● 支持RS232和RS485
    、RS422三種接口。
    ● TCP Server模式下
    ，連接Client的數量可在1到16個之間任意設置
    ，默認4個
    ，已連接Client的IP可顯示
    ，按連接計算發送/接收數據。
    ● TCP Server模式下
    ，當連接數量達到最大值時
    ，新連接是否踢掉舊連接可設置。
    ● 支持TCP Client短連接功能
    ，短連接斷開時間自定義
    。
    ● 支持超時重啟（無數據重啟）功能
    ，重啟時間自定義
    。
    ● TCP連接建立前
    ，數據緩存是否清理可設置。
    ● DHCP功能
    ，能夠自動獲取 IP
    。
    ● MAC地址可修改，支持自定義MAC功能
    。
    ● DNS功能
    ，域名解析
    。
    ● 可以跨越網關
    ，交換機，路由器運行
    。
    ■技術參數
    分類
    參數
    數值
    硬件參數
    工作電壓
    5～36VDC
    工作電流
    116mA@5V/53mA@12V
    網口規格
    RJ45
    、10/100Mbps
    、交叉直連自適應
    串口波特率
    600-230.4K（bps）
    串口數
    RS232、RS485
    、RS422 各一個（不可同時使用）
    軟件參數
    網絡協議
    IP、TCP/UDP
    、ARP
    、ICMP、IPV4
    IP獲取方式
    靜態 IP
    、DHCP
    用戶配置
    軟件配置
    ，網頁配置，AT指令配置
    簡單透傳方式
    TCP Server/TCP Client/UDP Server/UDP Client
    類RFC2217
    支持
    Httpd Client
    支持
    TCP Server連接
    支持最多16路TCP連接（可自定義）
    網絡緩存
    發送：6Kbyte；接收：4Kbyte
    串口緩存
    接收：2Kbyte
    平均傳輸延時
    <10ms
    打包機制
    4 字節打包時間
    ，400 字節的打包長度
    其他
    認證
    CE
    、FCC
    可靠等級
    2kV電磁隔離

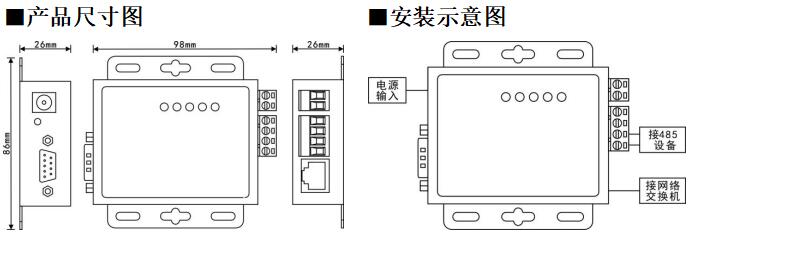

    尺寸
    98.0×86.0×24.5mm(L×W×H)
    工作溫度
    -25～+75℃
    存儲溫度
    -40～+105℃
    工作濕度
    5%～95% RH(無凝露)
    存儲濕度
    5%～95% RH(無凝露)
    DB9引腳定義
    引腳序號
    2
    3
    5
    1,4,6,7,8
    DB9公頭/針型
    引腳定義
    RXD
    TXD
    GND
    NC
    RS422引腳線序
    下圖為RS422的引腳分布圖，R+和R-為422的接收引腳
    ，只能用來接收數據。T+(A)和T-(B)為422的發送引腳
    ，用于服務器向串口設備發送數據
    。同時A和B為485的收發引腳
    。客戶只需要按照422的線序接線即可使用
    。

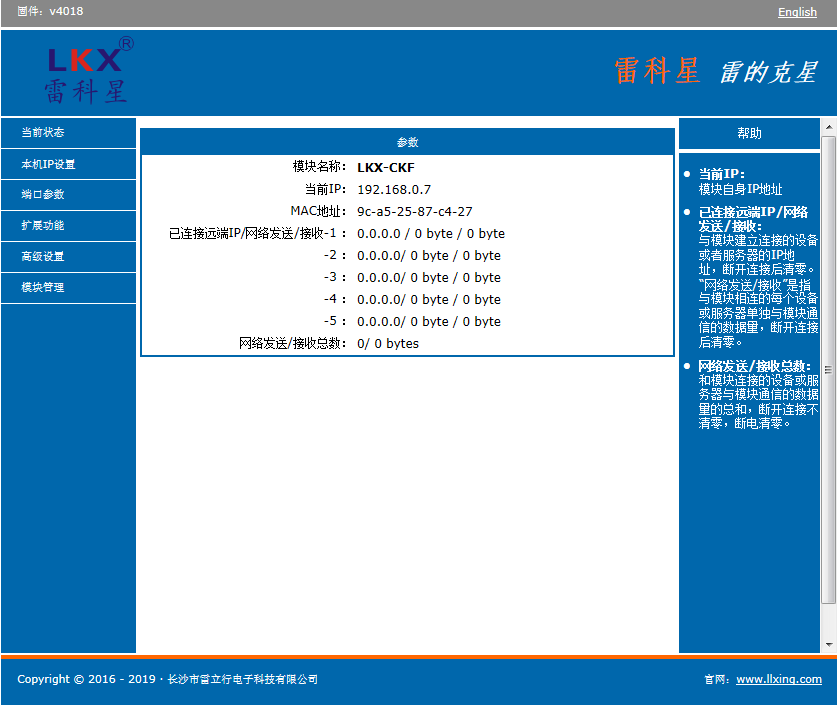

    ■網頁設置參數

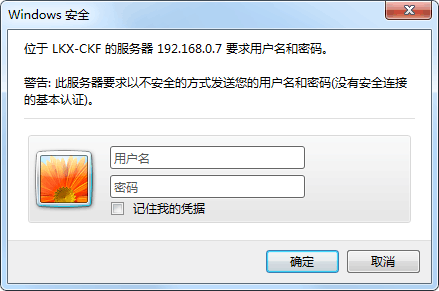

    打開瀏覽器輸入串口服務器的IP地址
    ，默認為（192.168.0.7）即可打開串口服務器的登錄界面。輸入用戶名：admin
    ，密碼：admin
    ，點擊登錄，即可進入設置界面
    。點擊網頁右上角的“中文”
    ，切換為中文界面。
