    接地模塊




    • LKX-JDM型系列接地模塊是一種以導電非金屬材料為主的接地體
      ，它由導電性、化學穩定性好的非金屬材料、金屬接地體
        、電解質和吸濕劑組成。
      •



    立即咨詢

    全國熱線400-876-1400




    詳情介紹


      、緩釋填充劑
      、接地極、柔性石墨接地體
      ，點擊查看產品詳情" target="_blank" class="sitelink">接地模塊
    ■產品用途
    LKX-JDM型系列  、緩釋填充劑、接地極
      、柔性石墨接地體
      ，點擊查看產品詳情" target="_blank" class="sitelink">接地模塊是一種以導電非金屬材料為主的接地體，它由導電性
    、化學穩定性好的非金屬材料
    、金屬接地體
    、電解質和吸濕劑組成。主要應用范圍：
    ● 發電廠
    、變電站
    、開關站、高壓輸電線路
    、電氣化鐵路
    、電信、移動通信基站
    、微波中繼站
    、地面衛星接收站、雷達站等工作接地
    、安全接地和防雷接地
    。
    ● 貴重精密儀器、計算機機房設備
    、郵電程控設備
    、廣播電視設備、電子醫療設備等工作接地和保護接地
    。
    ● 各種高層建筑
    、名勝古建筑、高大紀念塔等防雷接地
    。
    ● 石油輸送管道及油氣罐
    ，易燃易爆物質倉庫防雷接地
    ■工作原理
    雷科星接地模塊內含穩定的導電成份
    、金屬鈍化防腐劑
    、保水劑等。將它埋設于地下
    ，能與土壤緊密接觸
    ，擴大散流截面積，在地下形成一個電阻率變化平緩的低電阻區域
      ，使整個地網接地電阻顯著降低
      。
    ■產品特點
    ● 本接地模塊采用性能穩定的非金屬導體材料作為模塊的導電介質，其導電性不受季節影響
      ；
    ● 能吸濕保濕
    、能保持與土壤有效接觸，接地電阻低
    ；
    ● 在高土壤電阻率地區
    ，能有效降低地網接地電阻；
    ● 耐大工頻和沖擊電流沖擊
    ，電阻穩定
    ；
    ● 耐腐蝕
    、無毒，使用壽命長達30年
    ，安裝簡便
    ；
    ● 能經受-40℃的低溫，北方高寒地區同樣適用
    。
    ■技術指標
    型號：LKX-JDM
    規格：（扁形
    、10kg）、（扁形
    、20kg）
    、（扁形、23kg）
    、（方形
    、20kg）、（圓形
    、20kg）
    、（電解離子式、10kg）

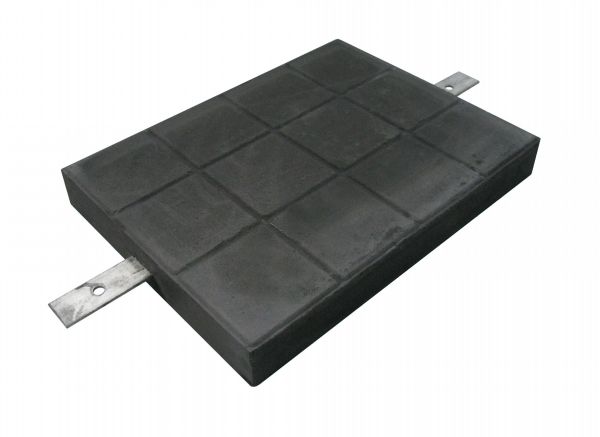

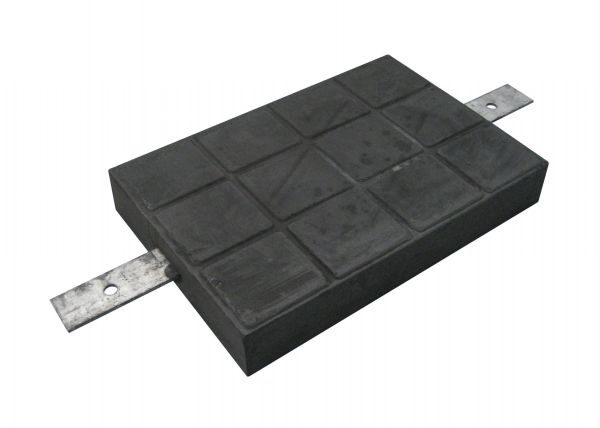

    外觀尺寸：扁形
    、10kg：350×240×60mm
    扁形
    、20kg：450×350×60mm
    扁形、23kg：500×400×60mm
    方形

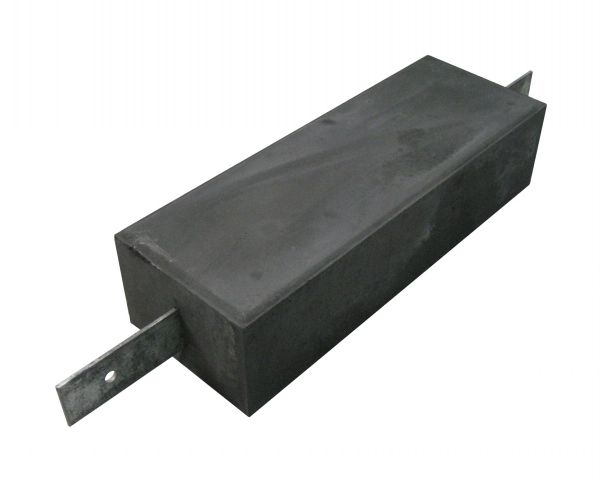

    、20kg：480×170×120mm

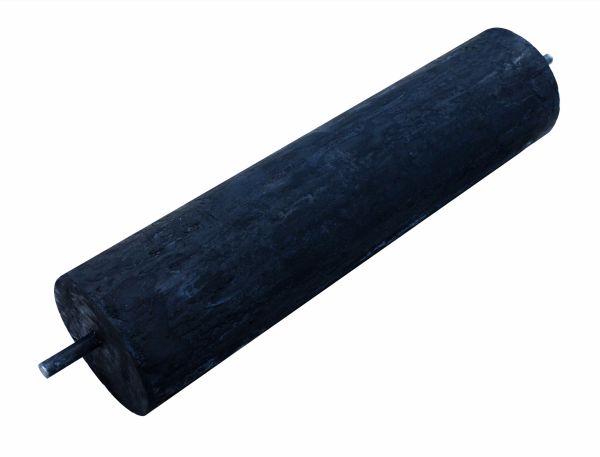

    圓形、20kg：Φ150×800 mm
    電解離子式
    、10kg：500×200×55 mm
    室溫下電阻率：≤3Ω·m
    。
    工頻接地電阻：8.2Ω(土壤電阻率取長沙市郊區典型土質52Ω·m )。
    估算式： Rj≈0.16ρ（Rj為單個模塊接地電阻
    ；ρ為土壤電阻率）
    。
    ■用量計算
    根據多年在不同區域不同行業使用接地模塊建造地網的實踐經驗，結合科學的地網降阻理論
    ，總結出如下接地模塊用量計算公式：n=K·ρ/（Rn·η）計算結果是小數時四舍五入后取為整數
    。
    式中：n—接地模塊數量。
    ρ—土壤電阻率
    。
    K—模塊接地系數
    ，取值范圍是0.11～0.16，土壤電阻率越大
    ，K取值越小
    。
    Rn—地網設計所要求的接地電阻值。
    η—接地模塊利用系數
    ，取值范圍是0.6～0.9
    ，模塊數量越多
    ，η取值越小。
    各系數之間的取值關系通?div   id="jfovm50"   class="index-wrap">？蓞⒖枷卤恚?/span>
    土壤電阻率
    接地系數（K）
    利用系數（η）
    ρ＜200Ω·m
    0.16
    0.9
    200≤ρ＜500Ω·m
    0.15
    0.8
    500≤ρ＜1000Ω·m
    0.13
    0.75
    ρ≥1000Ω·m
    0.12
    0.7
    ■施工方法
    1
    、接地模塊要根據設計要求進行埋設，可垂直埋設
    ，也可水平埋設
    。埋置深度不小于0.8米。
    2
    、為減小接地模塊間互相影響
    ，埋設間距盡量不小于3米，特殊情況間距可以適當減少
    。
    3
    、模塊極芯相互并聯或與地線連接時，必須焊接
    ，焊接長度為連接體寬度的2倍以上
    。
    4、應在焊接處清除焊渣
    ，并涂上防腐導電漆或?yàn)r青漆
    。
    5、回填土應適量灑水
    ，分層夯實
    ，待模塊充分吸濕（24小時）后測量接地電阻。
    ■注意事項
    ● 貯存模塊應保持一定濕度
    ，避免高溫
    、干燥、曝曬
    。
    ● 運輸和安裝時
    ，應避免機械力損傷模塊。
    ● 在寒冷地區
    ，模塊應埋在凍土層以下
    。
