    SPD專用后備保護器(SCB)型號規格選型及主要參數T1級T2級


    發布時間：2024-08-29人氣：1027


    SPD專用后備保護器（SCB）在選型時
    ，需要考慮多個因素以確保其能夠有效地保護SPD并滿足實際應用需求
    。以下是對SCB型號規格選型及主要參數的詳細解析：
    一、型號規格選型
    SCB的型號規格通常根據具體的應用場景
    、SPD的類型和參數
    、安裝環境以及成本預算等因素來確定。不同廠家生產的SCB可能具有不同的型號和規格
    ，但一般來說
    ，選型時需要考慮以下幾個方面：
    1. 額定電壓（Ue）：SCB的額定電壓應與SPD的額定電壓相匹配，以確保在正常工作電壓下不會誤動作
      。
    2. 額定電流（In）：SCB的額定電流應大于SPD的額定電流
      ，以允許足夠的電流通過SPD而不引起SCB的誤動作。
    3. 短路電流分?jǐn)嗄芰Γ↖sc）：SCB的短路電流分?jǐn)嗄芰?yīng)大于SPD所要承受的最大雷電流
      ，以確保在SPD發生短路時能夠迅速切斷電路
      。
    4. 保護等級（IP）：SCB的防塵防水等級應滿足安裝環境的要求，以防止因環境因素導致的故障
      。
    5. 極數：SCB的極數（單極
      、雙極或三極）應與SPD的極數相匹配，以確保電氣連接的正確性
      。
    此外
    ，還需要考慮SCB的輔助接點
    、安裝方式等因素
    ，以滿足特定的應用需求。
    二
    、主要參數
    SCB的主要參數包括但不限于以下幾個方面：
    1. 額定電壓（Ue）：如前所述
      ，是SCB允許的最大持續工作電壓
      。
    2. 額定電流（In）：是SCB允許的最大持續電流。
    3. 短路電流分?jǐn)嗄芰Γ↖sc）：是SCB在規定條件下能分?jǐn)嗟淖畲蠖搪冯娏?div   id="jpandex"   class="focus-wrap mb20 cf">。這一參數對于保護SPD免受短路電流損害至關重要
      。
    4. 低動作電流（It）：反映了SCB的工頻保護能力
      。在某些情況下，SCB需要在較低的電流值下動作以切斷SPD的短路電流
      。
    5. 外殼防護等級（IP）：表示SCB的防塵防水能力
      ，對于戶外或惡劣環境下的應用尤為重要。
    三
    、選型建議
    在選型SCB時
    ，建議遵循以下步驟：
    1. 明確應用需求：包括SPD的類型、額定電壓
      、額定電流
      、短路電流分?jǐn)嗄芰Φ葏?shù)，以及安裝環境的要求
      。
    2. 比較不同產品：根據應用需求
      ，比較不同廠家生產的SCB產品的性能參數、價格
      、售后服務等因素
      。
    3. 選擇合適的型號規格：根據比較結果，選擇符合應用需求且性價比高的SCB型號規格
      。
    4. 咨詢專業人士：如有必要
      ，可咨詢電氣工程師或相關領域的專家，以獲取更專業的建議
      。

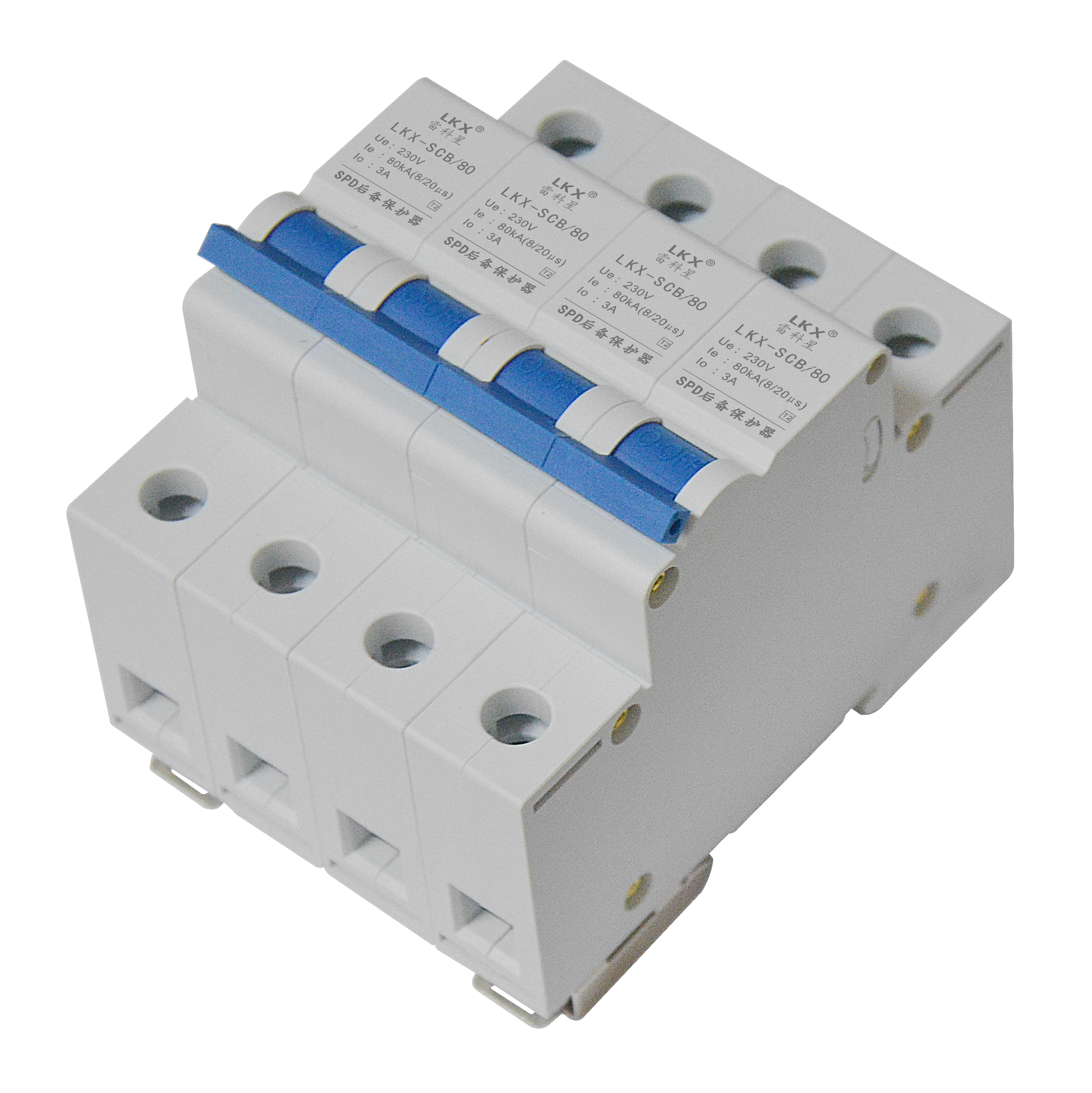

    ，點擊查看產品詳情" target="_blank" class="sitelink">SPD專用后備保護器(SCB)
    、18mm） 80kA.jpg" alt="SPD專用后備保護器（4片
    、T2、18mm） 80kA.jpg" width="900" height="600" border="0" vspace="0" style="width: 900px; height: 600px;"/>
    ■產品概述
        依據相關標準（GB18802.1和GB50057）相關規定
    ，SPD回路前端必須串聯過電流保護電器
    。而市面上現有的普通過電流保護器多是用于保護后端用電設備的熔斷器或斷路器，無法與SPD有效協調配合
    ，難以實現防雷保護功能
    ，嚴重的甚至?xí)鸹馂?zāi)的發生。
    目前與SPD大量配套使用的熔斷器或斷路器有以下三點不協調：
    1
    、雷電流沖擊時
    ，誤分?jǐn)唷⒁讚p壞——SPD無法發揮防雷保護功能
      ；
    2
      、SPD短路時，工頻續流不分?jǐn)唷猄PD失效或短路時線路電流不大
      ，難以滿足熔斷器和斷路器的分?jǐn)嚯娏饕?div   id="m50uktp"   class="box-center">  ，熔斷器和斷路器不能分?jǐn)嚯娏?div   id="m50uktp"   class="box-center">  ，易致使SPD發熱自燃，引發起火事故
      ；
    3
      、雷電流沖擊時，殘壓高——設備防雷保護可靠性降低
      。
    針對以上產品不協調情況
      ，我司經過長期研發及大量試驗驗證開發出本系列SPD后備保護器產品
      ，能與SPD有效協調配合
    ，實現防雷保護功能，解決了使用熔斷器或斷路器作為SPD，點此了解后備保護器產品詳情" target="_blank" class="sitelink">后備保護器存在安全隱患的問題。
    本產品與SPD配合使用的直接效果是：大雷電沖擊下
    ，不分?jǐn)?div   id="jpandex"   class="focus-wrap mb20 cf">，確保防雷保護功能有效發揮；SPD發生故障時
    ，小工頻電流流過迅速分?jǐn)?div   id="jpandex"   class="focus-wrap mb20 cf">，確保電網和用電安全。
    ■產品特點
    ● 大雷電沖擊電流不分?jǐn)?div   id="jpandex"   class="focus-wrap mb20 cf">、不損壞
    ，確保SPD防雷保護有效。
    ● 故障工頻續流分?jǐn)嗄芰?qiáng)
    ，確保電網及用電安全
    。
    ● 雷電流沖擊殘壓低，提高防雷可靠性
    。
    ● 2片/4片
    、，點此了解TI級產品詳情" target="_blank" class="sitelink">T1：可帶遙信報警功能
    。
    ■技術參數
    名稱
    雷科星產品型號
    規格
    配合SPD參數Imax
    (kA,8/20μs)
    配合SPD參數Iimp
    (kA,10/350μs)
    工頻電流
    分?jǐn)啻螖?shù)
    （次）
    工頻脫
    扣電流
    (A)
    額定工
    作電壓
    Ue(VAC)
    防護等級
    工作
    溫度
    （℃）
    SPD專用后備保護器
    LKX-SCB/40
    2片
    、T2
    40
    —
    1000
    3
    230/400
    IP20
    -25～+60
    LKX-SCB/60
    60
    —
    LKX-SCB/80
    80
    —
    LKX-SCB/100
    100
    —
    LKX-SCB/15G
    2片
    、T1
    —
    15
    LKX-SCB/25G
    —
    25
    LKX-SCB/40
    4片、T2
    40
    —
    LKX-SCB/60
    60
    —
    LKX-SCB/80
    80
    —
    LKX-SCB/100
    100
    —
    LKX-SCB/15G
    4片
    、T1
    —
    15
    LKX-SCB/25G
    —
    25
    ■安裝說明
    ● 安裝前必須切斷電源
    ，嚴禁帶電操作。
    ● 安裝時請根據安裝示意圖所示連接
    ，其中L
      、L1
      、L2、L3為相線
      ，N為零線
      ，PE為地線，切勿錯接
      。安裝完成后
      ，合上SPD專用后備保護器，檢查工作狀態是否正常
      。
    ● 連接線要求牢固可靠
      ，且要求短、粗
      、直
      。

    SPD專用后備保護器（SCB）在多個領域具有廣泛的應用場景，并且其安裝條件也需根據具體環境和需求來確定
      。以下是對SCB的應用場景及安裝條件的詳細解析：
    一
      、應用場景
    1. 電力系統：
      • 在變電站、電網配電室等場所
          ，SCB可用于保護SPD
          ，防止SPD故障導致停電事故。SCB能夠迅速切斷故障電流
          ，保護電力設備的正常運行
          。
    2. 信息通信系統：
      • 在數據中心、基站等關鍵通信設施中
          ，SCB同樣發揮著重要作用
          。它保護SPD免受雷電等過電壓的損害，確保通信設備的穩定運行和數據安全
        。
    3. 石油化工系統：
      • 在煉油廠
        、化工廠等易燃易爆環境中，SCB的應用尤為重要
        。它能夠有效防止SPD故障引發的火災爆炸事故
        ，保障生產安全。
    4. 軌道交通系統：
      • 在地鐵
        、輕軌等軌道交通設施中
        ，SCB保護SPD，防止其故障影響列車運行安全
        。這對于保障公共交通的順暢運行具有重要意義
        。
    5. 智能家居與辦公樓：
      • 在家庭、辦公樓等場所
        ，SCB可用于保護SPD
        ，防止其故障導致家用電器或辦公設備的損壞
        。這有助于提升居民和員工的生活與工作質量。
    二
    、安裝條件
    1. 溫度與濕度：
      • SCB的安裝環境應滿足一定的溫度和濕度要求
        。一般來說，使用溫度范圍在-40℃至85℃之間（也有說法認為使用溫度范圍為-5℃～+40℃）
        ，相對濕度應不大于90%
        。
    2. 磁場強度：
      • 安裝現場的各個方向磁場強度不應超過地磁場的5倍，以避免磁場對SCB性能的影響
        。
    3. 安裝位置與方式：
      • SCB應安裝在SPD的輸出端口上
        ，以確保在SPD發生故障時能夠迅速切斷電路。安裝時
        ，應由專業人員操作
        ，并遵循相關標準和規范。
      • SCB通常安裝在配電箱或配電柜內
        ，以便于管理和維護
        。同時，需要確保SCB與SPD之間的電氣連接牢固可靠
          。
    4. 匹配性：
      • SCB必須與SPD匹配使用，不能單獨使用
          。在選擇SCB時
          ，需要考慮SPD的額定電壓、額定電流等參數
        ，以確保SCB能夠滿足SPD的保護需求
        。
    5. 調試與測試：
      • 安裝完成后，需要對SCB進行調試和測試
        ，以確保其能夠正常工作
        。測試內容包括但不限于SPD和SCB的通斷狀態、保護動作時間等
        。
    6. 維護與檢查：
      • SCB應定期進行檢查和維護
        ，以確保其長期有效性和可靠性。檢查內容包括但不限于電氣連接是否牢固
        、保護動作是否準確等
        。
    綜上所述，SPD專用后備保護器SCB在多個領域具有廣泛的應用場景
    ，并且其安裝條件需根據具體環境和需求來確定
    。通過合理的選型和安裝，可以充分發揮SCB的保護作用
    ，確保電力設備和通信設施的安全穩定運行
    。
          雷立行SPD浪涌保護器廠家研發生產的SPD專用備用保護器(SCB)
    ，SPD外部脫離裝置，SCB結構靈活
    ，具有自鎖功能
    ，可以方便地切斷流過SPD的短路電流，防止SPD著火
    ，有效地支持防雷設備的正常工作
    ，發揮SPD在電子線路上的雷放功能，確保設備正常運行
    ，并且尤其適配我公司研發生產的SPD浪涌保護器
    。
