石墨基柔性復合接地體怎么深埋才安全可靠有效？

發布時間：2024-09-04人氣：47

石墨基柔性復合接地體的深埋是確保其安全可靠有效的關鍵環節

。以下是一些關鍵的步驟和注意事項：

一
、選擇合適的深度

  • 考慮土壤電阻率：接地體的深埋深度應根據土壤電阻率來確定。一般來說

    ，土壤電阻率越高
    ，接地體需要埋設得越深，以確保良好的接地效果
    。

  • 考慮凍土層：在寒冷氣候地區

    ，需要特別注意凍土層的深度。接地體應埋設在凍土層以下
    ，以避免冬季凍脹對接地體造成損害
    。

二、溝槽開挖

  • 溝槽尺寸：溝槽的開挖寬度和深度應滿足設計要求，一般開挖深度需從柔性石墨接地體頂面算起

    ，同時考慮坑底鋪墊的導電細土厚度
    。溝槽開挖后的底面和側面應平直整齊，誤差不得大于20cm
    。

  • 檢查現場：在開挖過程中，應嚴格檢查現場凍土層深度與設計是否相符

    ，確保開挖深度滿足要求
    。

三、鋪墊導電細土

  • 素土鋪墊：在柔性石墨接地體周圍鋪墊導電性能良好的素土

    ，其厚度一般為20-50mm
    。這有助于改善接地體與土壤的接觸條件，提高接地效果
    。

四
、安裝接地體

  • 伸直鋪設：在挖好的接地極槽溝內鋪設柔性石墨接地體時

    ，應確保接地體全部放在溝內伸直
    ，避免小角度折彎。如需彎折
    ，角度應保持圓弧狀。

  • 連接緊固：接地體之間的連接應采用搭接方式

    ，搭接長度不小于直徑的5倍（也有標準建議為直徑的10倍）
    ，并采用導電石墨線束或金屬絲緊密纏繞扎緊，形成良好的導電通路
    。連接頭應安裝緊固
    ，確保連接可靠。

五
、回填與夯實

  • 分層回填：接地體安裝完畢后

    ，應在四周用素土回填，并分層夯實
    ?div id="jpandex" class="focus-wrap mb20 cf">；靥顣r(shí)應保持接地體與土壤的緊密接觸，避免產生空隙
    。

  • 保持濕潤：回填過程中

    ，應使接地體與其接觸的附近土壤保持濕潤狀態，這有助于提高接地效果
    。

六
、其他注意事項

  • 避免損壞：在安裝過程中，應避免損壞柔性石墨接地體的外表，以免影響其導電性能和使用壽命

    。

  • 定期檢查：接地體安裝完畢后

    ，應定期進行檢查和維護，確保其處于良好的工作狀態
    。

綜上所述

，通過選擇合適的深度、規范開挖溝槽
、鋪墊導電細土
、正確安裝接地體、分層回填與夯實以及定期檢查等措施
，可以確保石墨基柔性復合接地體的深埋安全可靠有效
。

柔性石墨接地體

■產品簡介

柔性石墨接地體是一種新型非金屬導電材料，經過高溫膨化加工而后編織成型

，材料性能穩定
，自身電阻率低，耐高
、低溫
，耐酸堿腐蝕，耐大沖擊電流
，材料性質不發生變化
，在土壤中不降解，使用壽命長達30年以上
；無毒
、無污染、安全環保
。

采用柔化工藝將具有良好導電性和耐腐性的石墨進行柔化改性

，使其電氣性能、理化性能
、力學性能滿足防雷接地技術及工程施工要求
，適應各種環境，產品輕便
，施工簡單
，能夠滿足工程不同的要求。

■理論依據

（1）GB/T21698-2008 《復合接地體技術條件》中關于復合接地體的相關技術要求

。

（2）DL/T 2095-2020 《輸電線路桿塔石墨基柔性接地體技術條件》中關于接地體的相關技術要求

。

（3）通過在不同地質條件進行的多次實驗，證明柔性石墨接地體完全滿足了各種接地工程的技術要求

，并取得了良好效果
。

■產品用途

防雷接地目的是為雷電流提供安全泄放入地的通道

，限制雷擊過電壓、保護人身及設備安全
，是保障電力系統
、通信系統、鐵路供電與通信控制系統
、油氣輸送與儲存系統等工業領域安全生產的必要措施
。

良好接地是一切防雷措施的基礎，如果接地不良

，其它所有防雷措施（，湖南避雷針廠家" target="_blank" class="sitelink" style="-webkit-tap-highlight-color: rgba(255, 255, 255, 0); margin: 0px; text-decoration-line: none; outline: 0px; transition: all 0.5s ease 0s; color: rgb(51, 51, 51);">避雷針、避雷器
、等電位
、屏蔽）都無法正常發揮作用，雷擊引起的反擊電壓將造成絕緣擊穿
、易燃易爆物燃燒爆炸，甚至人員傷亡
。

此柔性石墨接地體能確保接地良好

，更穩定的降低接地電阻，為雷電流的泄放提供通暢通道
。

■應用領域

●輸電線路桿塔、變電站

、發電廠
、通訊基站、鐵路
、港口碼頭、油氣設施
、油氣儲罐
、油氣管道、橋梁
、樓宇、廠房等各種建筑物
。

●大樹/古樹等各種非建筑物

。

■產品特點

●超長壽命，耐強酸

、強堿

此產品由多種非金屬導電材料構成

，和土壤有較強的親和力，壽命長達30年以上
。還具備超強的耐腐蝕性
，可適應不同的土壤環境，能夠全面運用到各行各業
，尤其在強酸
、強堿土壤環境下更顯優勢。

●超低電阻

該產品為多層多材質編織的石墨線結構

，具有金屬材料所不具備的特性
。不僅能増加其本身的強度，還大大増加了與土壤的接觸面積
，當埋入土壤中
，自身材質具有適中的吸水、保濕和釋放電解質的特性
，可在石墨接地體內部儲存大量的導電介質，使其體積膨脹
，與土壤結合更加緊密
，從而提高了雷電流及故障電流的泄放速度。

●與土壤的接觸電阻穩定

該產品表面粗糙構成細孔

，能和土壤緊密咬合粘接
，可隨土壤一起蠕變而不脫離產生空氣界面，在土壤季節性干裂
、融水沉降
、冰凍、凍土融化產生蠕變的情況下
，石墨接地體與土壤的接觸電阻始終保持穩定的低值
。

●良好熱穩定性，溫升低避免土壤燒結

柔性石墨接地體采用大截面電流分散技術降低發熱功率密度

，采用比熱容大的材料提高吸熱能力
，采用土壤水分滲透技術限制溫升，在雷電和短路情況下石墨接地體性能穩定
，同時避免高溫引起石墨接地體接觸面土壤的燒結。

●低碳環保

，節約成本

該產品材質不含重金屬等有害物質

，不污染生態環境、不對植被
、植物造成傷害
，不造成對大地土壤及地下水源的重金屬污染
。降阻材料選擇多層石墨編織線時，可免除地網的后期維護
、可降低施工成本和工作強度
、可節省材料和經費、可節能減排利于環保
、可延長地網使用壽命
、可確保工程質量和使用安全
。

●施工簡單

，阻值穩定

該產品體積小、重量輕

、運輸及施工方便
、長途運輸也不會造成破損，現場施工時可隨地形隨意埋放
，可蛇形開挖，避開巖石
、樹木
，開挖量少，不破壞綠化
；可泥漿回填
，回填緊致；石墨接地體壓接互連
，無需焊接
，無需電源焊機等現場要求
。

■主要性能參數

型號

LKX-JDX

規格

圓形φ20

圓形φ28

扁形

單位長度直流電阻R

≤90mΩ/m

工頻電流耐受能力（ΔR%≤10）

0.5kA

沖擊電流耐受能力（ΔR%≤10）

50kA

機械性能

抗彎性能

折彎曲率半徑不大于30cm

，正反方向各10次折彎90°后，無斷股
、破損等缺陷，ΔR%≤10%

抗扭性能

經180°/m的扭轉并保持10s后

，無斷股、破損等缺陷
，ΔR%≤10%

抗拉性能

經2000N的拉力并保持10s后

，無斷股、破損等缺陷
，ΔR%≤10%

耐高溫性能

經100℃恒溫烘烤12h

，恢復至室溫后
，機械性能不變，ΔR%≤10%

耐低溫性能

經-60℃恒溫冷凍12h

，恢復至室溫后
，機械性能不變，ΔR%≤10%

耐腐蝕性能

耐堿性

經5% NaOH溶液中室溫浸泡480h

，機械性能不變
，ΔR%≤10%

耐酸性

經5% H2SO4溶液中室溫浸泡480h，機械性能不變

，ΔR%≤10%

耐鹽水性

經3.5% NaCl溶液中室溫浸泡720h，機械性能不變

，ΔR%≤10%

阻燃性能

FV-0

用量

產品主要起連接作用

，其用量由接地體數量決定

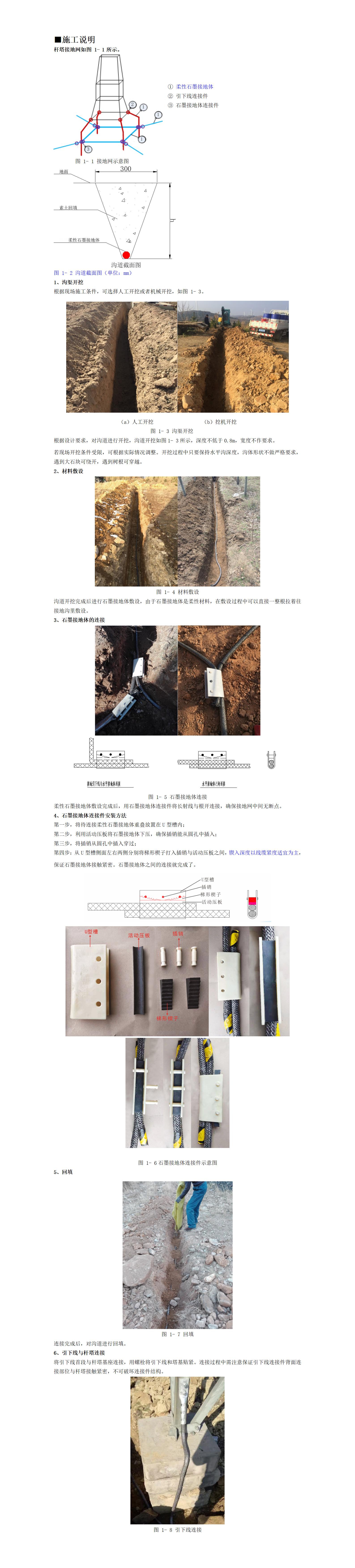

■施工注意點

●接地溝深不低于0.8m，回填土中不得有石塊雜草等雜物

，且分層夯實
。

●防止利器劃傷，保護石墨接地體泄電層不受損傷

。

●和、緩釋填充劑、接地極

、柔性石墨接地體" target="_blank" class="sitelink" style="-webkit-tap-highlight-color: rgba(255, 255, 255, 0); margin: 0px; text-decoration-line: none; outline: 0px; transition: all 0.5s ease 0s; color: rgb(51, 51, 51);">接地模塊配套使用時，模塊與模塊間距建議以5m為準
，若環境條件不允許
，可適度放寬或縮小
；與石墨接地體相接觸泥土
，加清水搗成糊狀有利于兩者密切接觸，大大提高降阻效果
；石墨接地體可按地形位置埋放
，回填時切勿直接回填石塊，以免破壞石墨接地體
。

●可釆用邊施工邊測量的方式

，以便節省施工費用。
