    SCB后備專用保護器功能
    ，適用于哪些電氣系統及如何安裝它


    發布時間：2024-09-18人氣：58

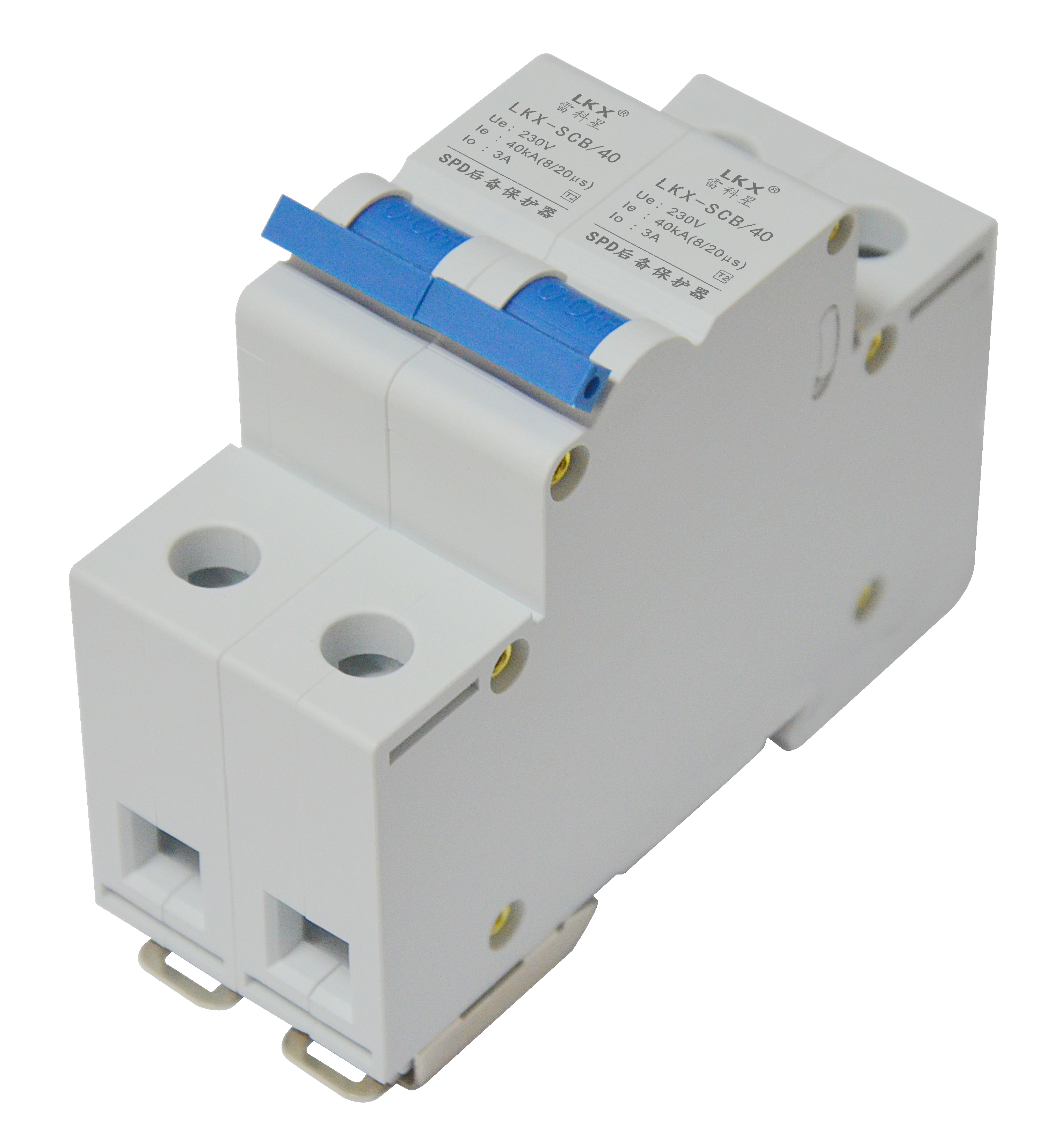

    SCB后備專用保護器的功能、T2、18mm） 40kA.jpg" alt="SPD專用后備保護器（2片、T2、18mm） 40kA.jpg" width="300" height="329" border="0" vspace="0" style="width: 300px; height: 329px;"/>、T2

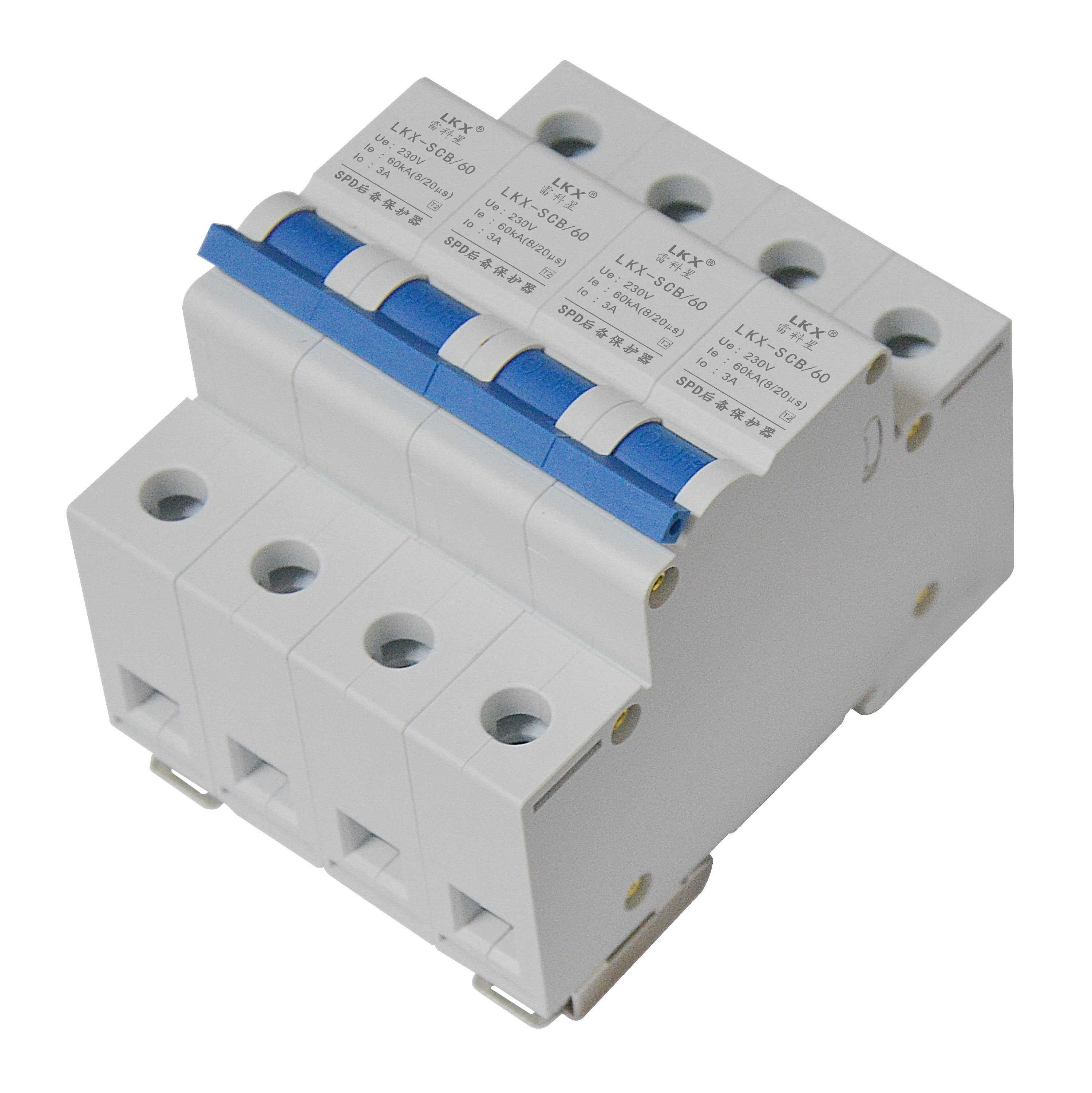

    、18mm） 60kA.jpg" alt="SPD專用后備保護器（4片、T2、18mm） 60kA.jpg" width="300" height="300" border="0" vspace="0" style="width: 300px; height: 300px;"/>
    SCB后備專用保護器（Secondary Circuit Breaker）是一種專為浪涌保護器（SPD）提供后備保護的裝置
    。它的主要功能是在SPD發生故障時
    ，通過迅速切斷電源來防止SPD持續通電
    、發熱、爆炸等危險，從而確保電氣設備的安全運行
      。SCB的工作原理包括監測SPD的工作狀態
      ，一旦檢測到SPD出現故障（如過電流
      、剩余電流異?div   id="m50uktp"   class="box-center">  ；螂妷鹤兓?div   id="m50uktp"   class="box-center">  ，便迅速切斷SPD的電源
      ，防止進一步的危害。
    適用于哪些系統電氣系統
    SCB后備專用保護器廣泛應用于各種需要電氣保護的系統中
    ，包括但不限于：
    1. 電力系統：在變電站
      、電網配電室等場所
      ，SCB可用于保護SPD
      ，防止SPD故障導致停電事故。
    2. 信息通信系統：在數據中心、基站等場所
      ，SCB能夠保護SPD
        ，防止SPD故障導致通信設備損壞。
    3. 石油化工系統：在煉油廠
        、化工廠等易燃易爆環境中
        ，SCB的保護作用尤為重要
        ，它能有效防止SPD故障引發的火災爆炸事故。
    4. 軌道交通系統：在地鐵、輕軌等場所，SCB可保護SPD
      ，防止SPD故障影響列車運行安全。
    5. 智能家居：在家庭、辦公樓等場所
      ，SCB可用于保護SPD
      ，防止SPD故障導致家用電器損壞。
    如何安裝SCB后備專用保護器
    SCB后備專用保護器的安裝應遵循以下步驟和注意事項：
    1. 準備工作：
      • 選擇合適的SCB型號
        ，確保其額定電壓
        、額定電流、短路電流分?jǐn)嗄芰Φ葏?shù)符合系統要求
        。
      • 檢查SCB的防塵防水等級（如IP等級）
        ，確保滿足安裝環境的要求。
    2. 安裝位置選擇：
      • SCB應安裝在易于接近、便于操作和維護的位置
        。
      • 考慮到SCB的保護范圍
        ，應將其安裝在SPD附近
        ，以便在SPD發生故障時迅速切斷電源
        。
    3. 固定安裝：
      • SCB通常通過螺栓、固定夾等方式進行固定安裝
        ，以確保其穩定性和安全性
        。
      • 安裝時應確保SCB與電源線路和電氣設備的連接良好
        ，并符合相關的電氣安全規范和要求
        。
    4. 接線：
      • 根據SCB和SPD的接線要求，將兩者正確連接。
      • 注意接線的牢固性和正確性
        ，避免接線錯誤或松動導致的電氣故障。
    5. 調試與測試：
      • 安裝完成后，應對SCB進行調試和測試
        ，確保其能夠正常工作
        。
      • 使用特定的測試儀器（如浪涌測試儀）來檢測SPD設備和保護器的運行狀態和性能。
    6. 維護與檢查：
      • SCB應定期進行檢查和維護，以確保其正常工作
        。
      • 檢查內容包括SCB的接線情況、工作狀態
        、有無損壞等。
    7. 安全注意事項：
      • 在安裝和維護SCB時，應遵守相關的電氣安全規范和操作規程。
      • 確保在斷電狀態下進行安裝和維護工作
        ，以避免觸電危險
        。
        SCB（Secondary Circuit Breaker，，點此了解后備保護器產品詳情" target="_blank" class="sitelink">后備保護器）在電氣系統中，特別是與浪涌保護器（SPD）配套使用時
        ，具有顯著的保護作用
          。然而，任何設備或系統都不是完美的，SCB也不例外，其可能存在的缺點主要包括以下幾個方面：
        1. 原理上的盲點問題
      • 兩路干擾：某些SCB設計可能包含兩路并聯線圈和放電間隙
        ，這兩路在狹小的空間內可能產生相互的電磁干擾和振動干擾
        ，影響保護效果
        。
      • 盲點現象：小沖擊電流產生的反向電動勢可能不足以使放電間隙點火，導致SCB無法及時響應
        ，產生保護盲點
        。這可能導致在特定條件下，SCB無法有效切斷故障電流
          ，從而保護失效
          。
      • 2. 沖擊失效循環實驗中的表現
      • 在進行沖擊失效循環實驗時
          ，部分SCB可能表現出在特定電流值下（如In=60kA或40kA的0.1
          、0.2
          、0.5倍）的盲點問題
          ，導致電磁線圈擊穿或整體性能失效。
      • 3. 適用范圍限制
      • 雖然SCB在多種電氣系統中都有應用，但并非所有SPD都適合與SCB配套使用
        。特別是電壓開關型SPD
        ，由于其在雷電流通過后可能產生續流
        ，這可能導致SCB誤動作
        ，因此在使用時需要特別注意
        。
      • 4. 安裝和維護要求
      • SCB的安裝和維護需要一定的專業知識和經驗
        ，以確保其正常工作
        。如果安裝不當或維護不及時
        ，可能會影響其保護效果
        。
      • 5. 成本考慮
      • 相比其他過電流保護裝置（如熔斷器）
          ，SCB的價格通常較高。因此
          ，在成本預算有限的情況下
          ，可能需要權衡其保護效果與成本之間的關系
        。
      • 6. 依賴外部條件
      • SCB的保護效果可能受到外部條件（如環境溫度、濕度
        、磁場強度等）的影響
        。如果外部條件超出其設計范圍
        ，可能會影響其正常工作。
      • 綜上所述，SCB作為
    ，點此了解后備保護器產品詳情" target="_blank" class="sitelink">后備保護器在電氣系統中具有重要的作用，但也存在一些潛在的缺點
    。因此
    ，在選擇
    、安裝和維護SCB時，需要充分考慮其適用范圍
    、性能特點以及外部條件等因素
    ，以確保其能夠發揮最佳的保護效果
    。
    綜上所述，SCB后備專用保護器在電氣系統中發揮著重要的作用
    ，通過合理的選型
    、安裝和維護
    ，可以確保電氣設備的安全運行
    。
    ■產品概述
    依據相關標準（GB18802.1和GB50057）相關規定
    ，SPD回路前端必須串聯過電流保護電器
    。而市面上現有的普通過電流保護器多是用于保護后端用電設備的熔斷器或斷路器，無法與SPD有效協調配合
    ，難以實現防雷保護功能
    ，嚴重的甚至?xí)鸹馂?zāi)的發生
    。
    目前與SPD大量配套使用的熔斷器或斷路器有以下三點不協調：
    1
    、雷電流沖擊時，誤分?jǐn)唷⒁讚p壞——SPD無法發揮防雷保護功能
    ；
    2、SPD短路時
    ，工頻續流不分?jǐn)唷猄PD失效或短路時線路電流不大
    ，難以滿足熔斷器和斷路器的分?jǐn)嚯娏饕?div   id="jpandex"   class="focus-wrap mb20 cf">，熔斷器和斷路器不能分?jǐn)嚯娏?div   id="jpandex"   class="focus-wrap mb20 cf">，易致使SPD發熱自燃
    ，引發起火事故；
    3
    、雷電流沖擊時
    ，殘壓高——設備防雷保護可靠性降低
    。
    針對以上產品不協調情況，我司經過長期研發及大量試驗驗證開發出本系列SPD后備保護器產品，能與SPD有效協調配合
    ，實現防雷保護功能
    ，解決了使用熔斷器或斷路器作為SPD后備保護器存在安全隱患的問題。
    本產品與SPD配合使用的直接效果是：大雷電沖擊下
      ，不分?jǐn)?div   id="m50uktp"   class="box-center">  ，確保防雷保護功能有效發揮；SPD發生故障時
      ，小工頻電流流過迅速分?jǐn)?div   id="jpandex"   class="focus-wrap mb20 cf">，確保電網和用電安全
    。
    ■產品特點
    ● 大雷電沖擊電流不分?jǐn)?div   id="jpandex"   class="focus-wrap mb20 cf">、不損壞
    ，確保SPD防雷保護有效
    。
    ● 故障工頻續流分?jǐn)嗄芰?qiáng)，確保電網及用電安全
    。
    ● 雷電流沖擊殘壓低
    ，提高防雷可靠性。
    ● 2片/4片
      、  、T1級電源防雷器，點此了解TI級產品詳情" target="_blank" class="sitelink">T1：可帶遙信報警功能
      。
    ■技術參數
    名稱
      ，點此了解雷科星防雷品牌" target="_blank" class="sitelink">雷科星產品型號
    規格
    配合SPD參數Imax
    (kA,8/20μs)
    配合SPD參數Iimp
    (kA,10/350μs)
    工頻電流
    分?jǐn)啻螖?shù)
    （次）
    工頻脫
    扣電流
    (A)
    額定工
    作電壓
    Ue(VAC)
    防護等級
    工作
    溫度
    （℃）
    SPD專用后備保護器
    LKX-SCB/40
    2片
    、T2
    40
    —
    1000
    3
    230/400
    IP20
    -25～+60
    LKX-SCB/60
    60
    —
    LKX-SCB/80
    80
    —
    LKX-SCB/100
    100
    —
    LKX-SCB/15G
    2片
    、T1
    —
    15
    LKX-SCB/25G
    —
    25
    LKX-SCB/40
    4片
      、T2
    40
    —
    LKX-SCB/60
    60
    —
    LKX-SCB/80
    80
    —
    LKX-SCB/100
    100
    —
    LKX-SCB/15G
    4片
    、T1
    —
    15
    LKX-SCB/25G
    —
    25
    ■安裝說明
    ● 安裝前必須切斷電源
    ，嚴禁帶電操作。
    ● 安裝時請根據安裝示意圖所示連接
    ，其中L
    、L1
    、L2、L3為相線
    ，N為零線，PE為地線
    ，切勿錯接
    。安裝完成后
    ，合上SPD專用后備保護器
    ，檢查工作狀態是否正常
    。
    ● 連接線要求牢固可靠
    ，且要求短
