首頁防雷產品【雷可道】防雷器SCB后備保護器和自動重合閘

SCB后備保護器和自動重合閘

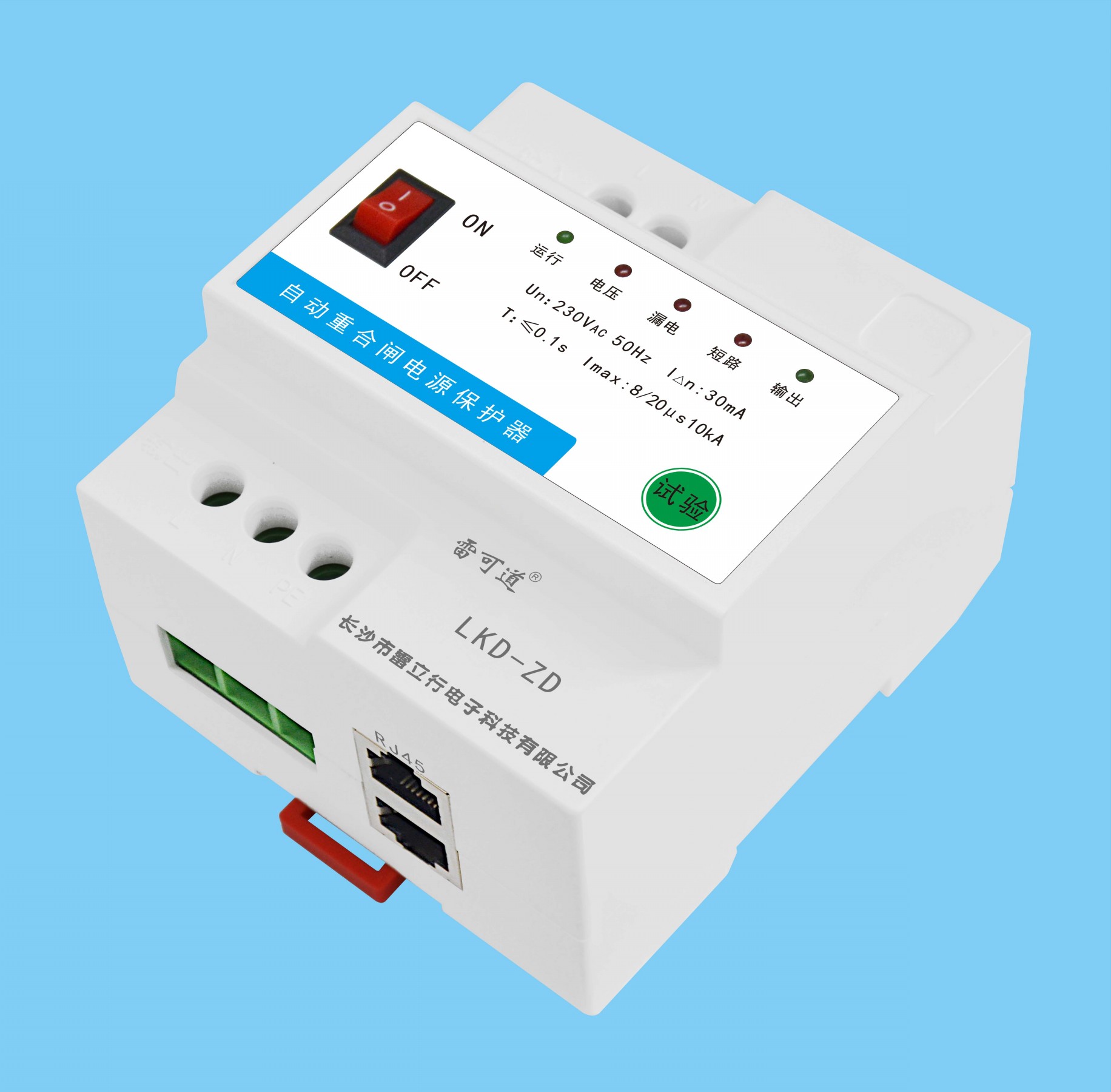

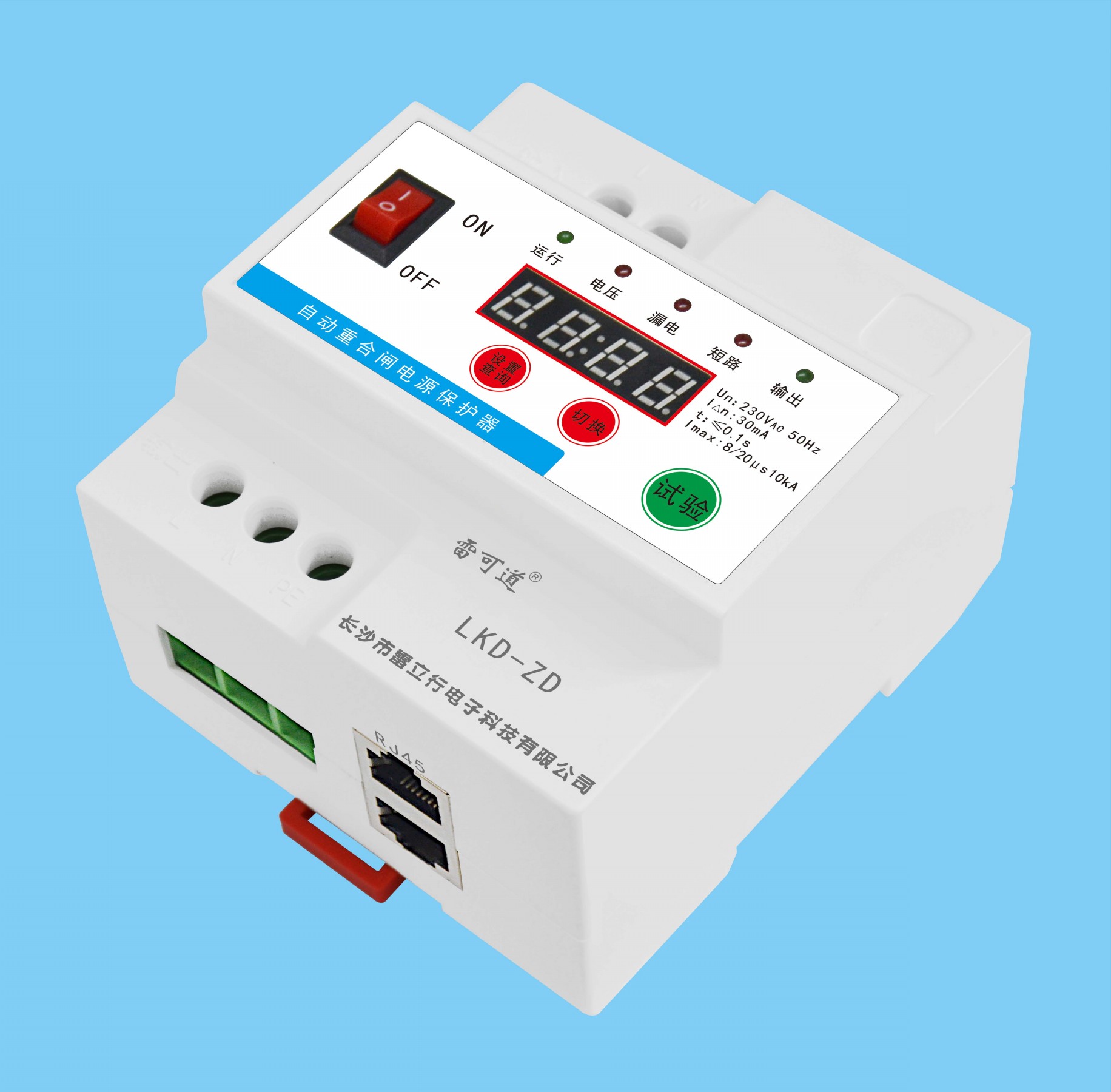

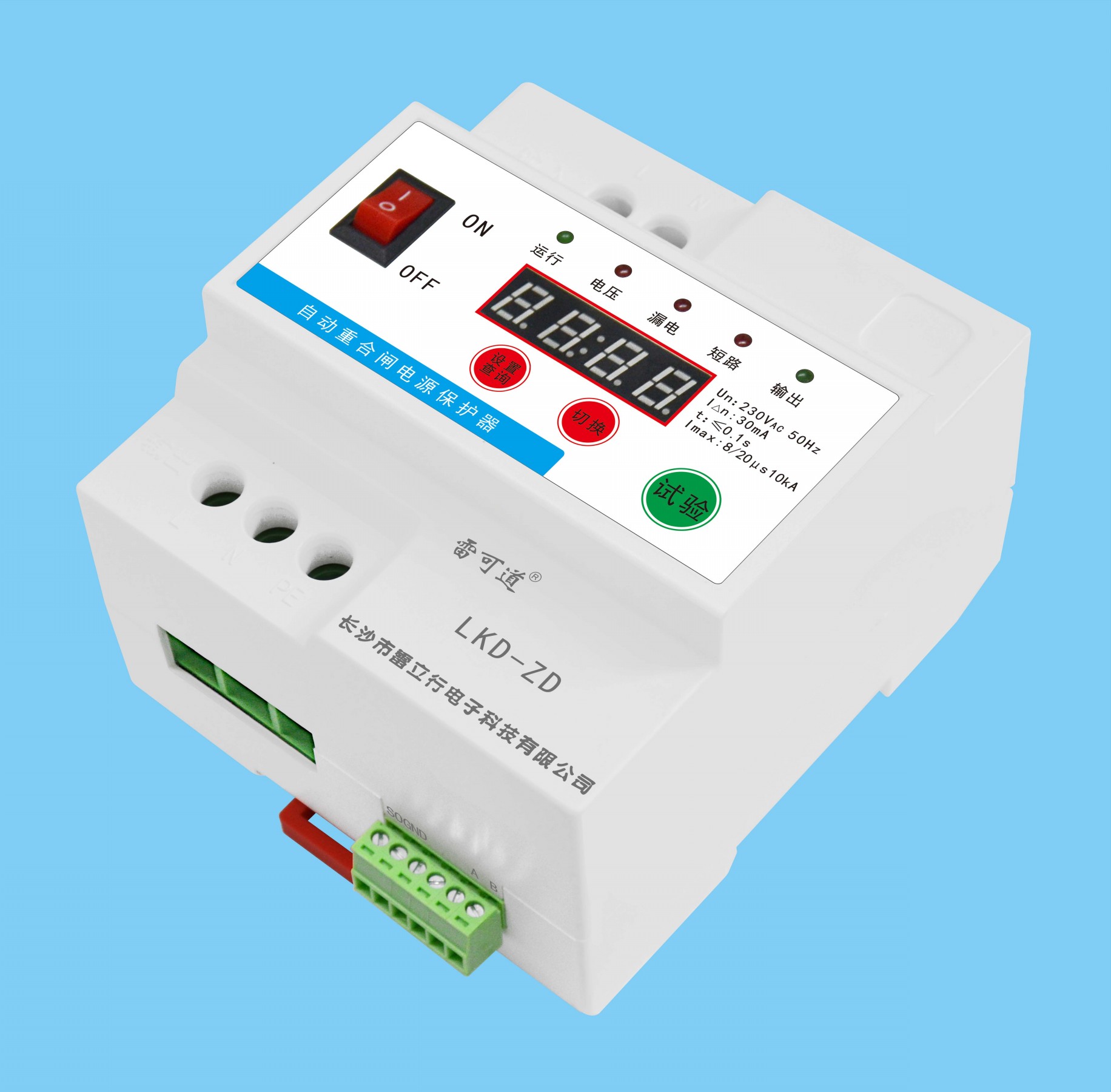

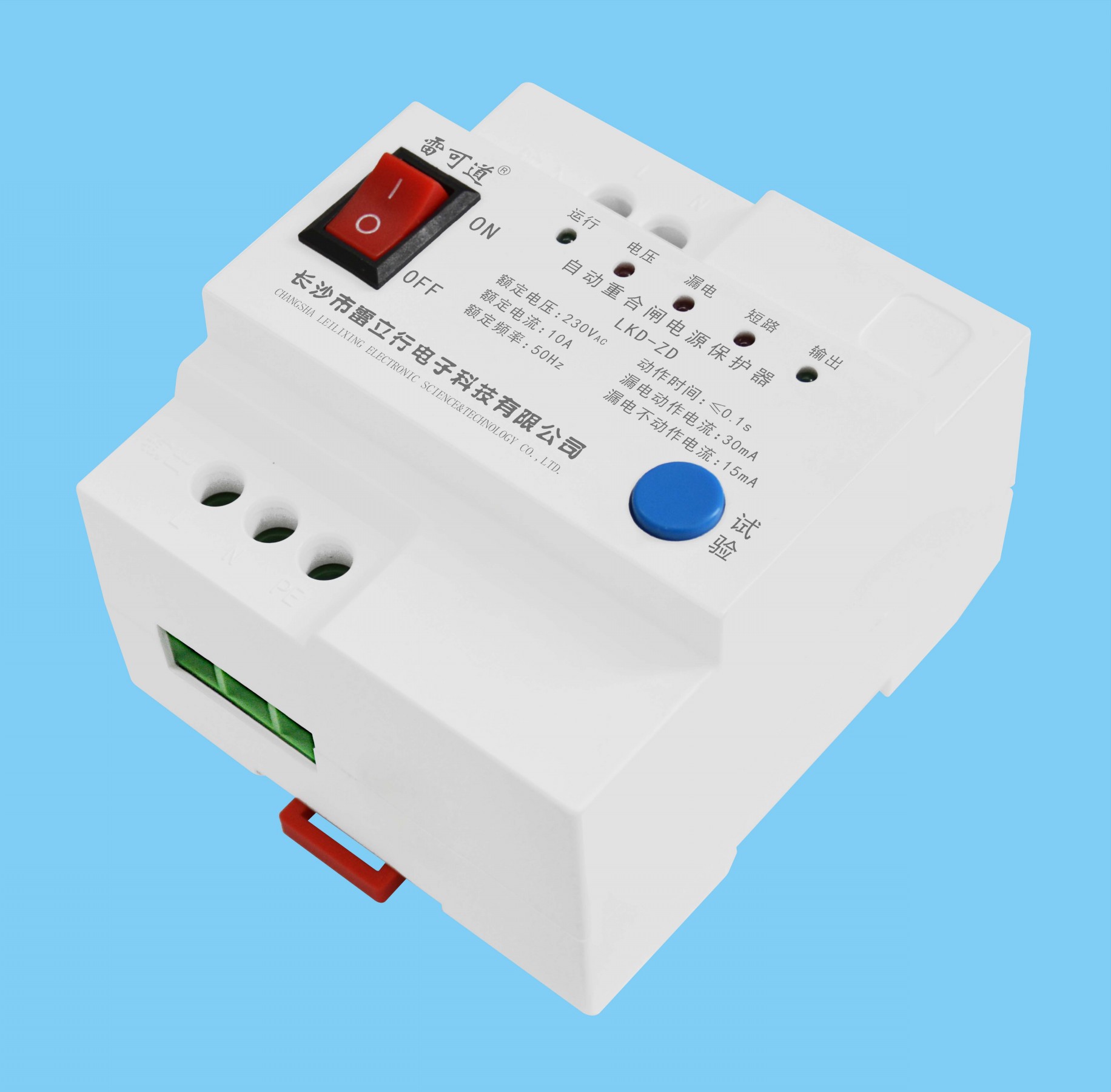

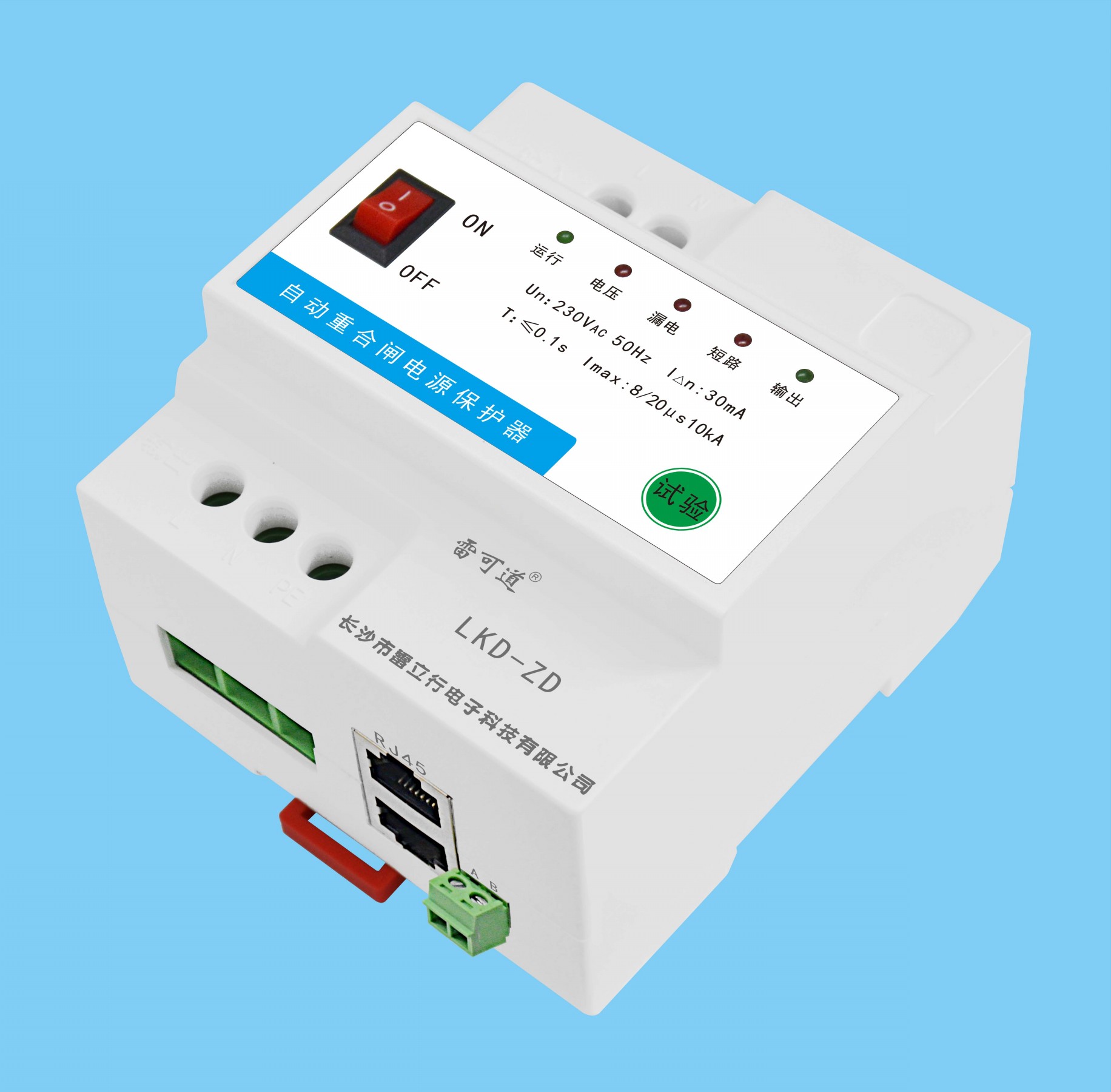

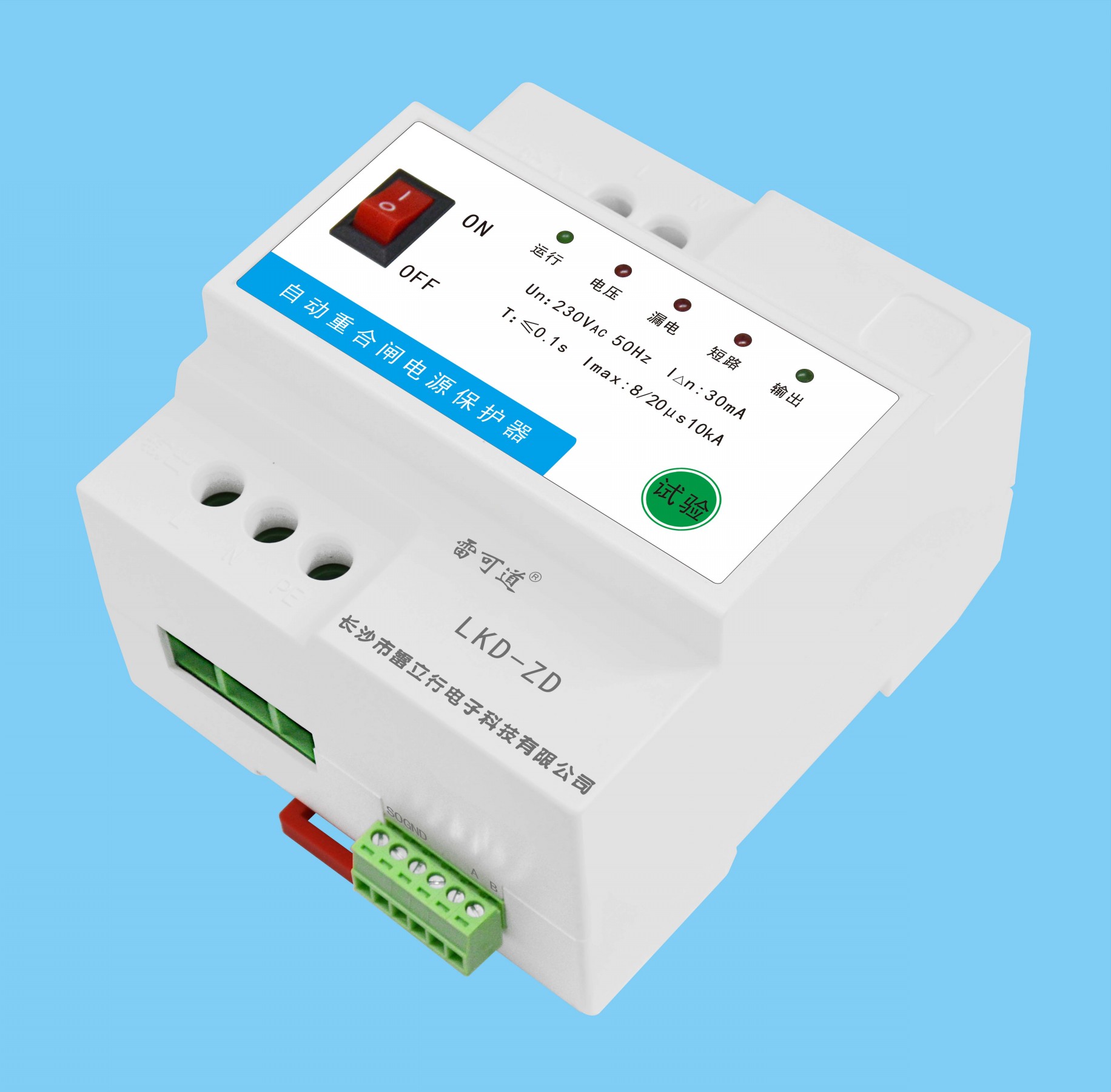

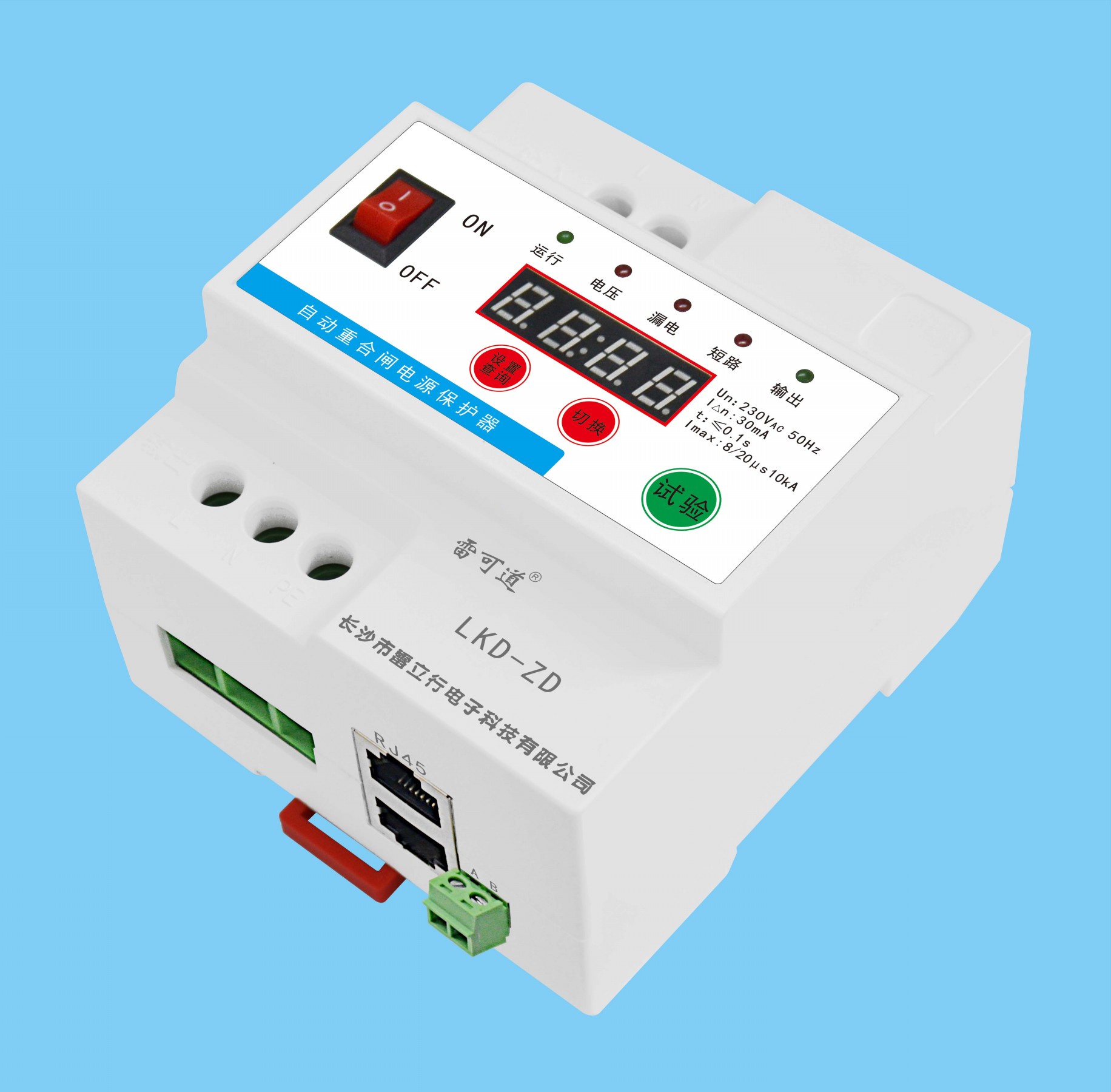

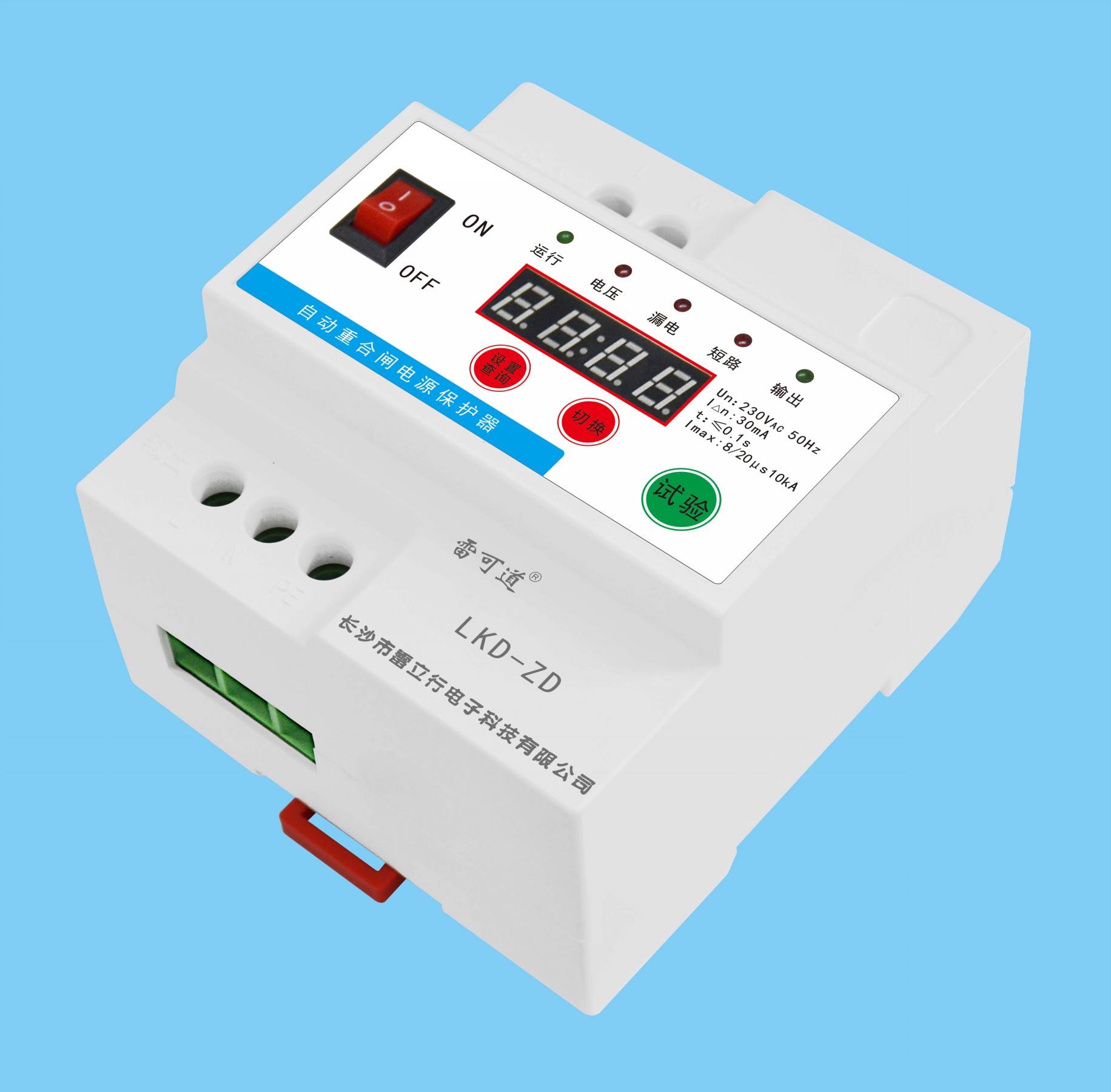

雷可道自動重合閘電源保護器（單相）LKD-ZD

本產品適用于交流50Hz或60Hz
，額定電壓220V或230V，可以根據需要選擇不同型號的產品
。當用電設備發生短路
、過載、漏電
、電壓異常
、人畜發生觸電時，能自動快速斷開電源
，故障消除后自動重合閘恢復供電
，無需人工合閘，保證用電設備正常供電使用
。本產品主要適用于平安城市視頻監控
、光伏并網、無人值守簡易機房
、通訊基站
、直放站、衛星地面接收站
、微波轉發站
、戶外一體化機柜、綜合接入
、專用設備機箱
、氣象遙測站、光端機以及交換機柜等重要室外和無人值守設備中
。

立即咨詢

全國熱線400-876-1400

詳情介紹

■產品用途

本產品適用于交流50Hz或60Hz

，額定電壓220V或230V，可以根據需要選擇不同型號的產品

。當用電設備發生短路

、過載、漏電

、電壓異常

、人畜發生觸電時，能自動快速斷開電源

，故障消除后

，點此了解此自動重合閘詳情" target="_blank" class="sitelink">自動重合閘恢復供電，無需人工合閘

，保證用電設備正常供電使用

。本產品主要適用于平安城市視頻監控、光伏并網

、無人值守簡易機房

、通訊基站、直放站、衛星地面接收站

、微波轉發站

、戶外一體化機柜、綜合接入

、專用設備機箱

、氣象遙測站、光端機以及交換機柜等重要室外和無人值守設備中

。

■產品特點

● 漏電保護：當線路發生超過規定漏電動作電流（30mA）時

，保護器跳閘保護。

● 短路保護：當供電電流大于或等于3倍額定電流

，保護器在0.1秒內保護動作

，保護器跳閘保護。

● 過流保護：當供電電流大于或等于1.15倍額定電流并持續2秒鐘以上

，保護器跳閘保護

。

● 過壓保護：當輸入端電壓大于275V或設定值時，保護器跳閘保護

。

● 欠壓保護：當輸入端電壓小于130V或設定值時

，保護器跳閘保護。

● 斷電時自動斷開：線路斷電時自動斷開

，重新來電后檢測到供電正常則自動合閘通電

。

● 零火線接反保護：零火線接反時，本保護器不合閘或自動斷開（本功能需要接地線才能使用）

?div id="jfovm50" class="index-wrap">？梢员Ｗo當零火線接反時外殼漏電的設備使人免于觸電。

● 零線斷開保護：外部零線被斷開或松動后

，三相電壓不平衡到一定值

，保護器跳閘保護。

● 合閘前故障檢測：在合閘前自動檢測供電線路電壓

、零火線接反

、零線斷開等，如存在此類故障

，保護器拒絕合閘供電

。

● 故障報警：上述保護斷開的同時，相應指示燈亮紅燈

，指示相應的故障類型

。

● 自身防雷：具備兩級復合防雷保護。

● 線路防雷：帶網絡接口的產品能同時提供電源與網絡線路的防雷保護

。

● 通訊功能：485通訊遠程監控。

● 數顯功能：數碼管顯示電壓、電流

、漏流信息

。

■技術參數

型號項目		LKD-ZD
工作電壓（VAC）		85～300
頻率（Hz）		50/60
額定電流In(A)		10	16	32	63
電流保護	過流動作電流(A)	11.5	18.4	36.8	72.45
	短路動作電流(A)	30	48	96	189
	過流斷開動作時間	2s<t<3s
	短路斷開動作時間	≤0.1s
漏電保護	漏電動作電流	30mA
	漏電不動作電流	15mA
	小電流漏電（≥30mA,<250mA）斷開動作時間	≤0.1s
	大電流漏電(≥250mA)斷開動作時間	≤0.04s
電壓保護	過壓動作電壓	≥275±10VAC
	欠壓動作電壓	≤130±10VAC
	過壓、欠壓斷開時間	≤3s
，點此了解此自動重合閘詳情" target="_blank" class="sitelink">自動重合閘	自動重合閘次數	漏電、過流、短路故障3次；過、欠壓、零火線接反故障無限次，故障未解除不合閘（可以根據要求調整）
	自動重合閘時間	30秒/30分鐘/60分鐘（可以根據要求調整）。任一次自動重合閘成功10秒內沒有故障，故障次數自動清零，下次故障又從第一次開始計算。經過連續三次合閘后故障仍然存在，則本產品將進入自鎖狀態 ，不再進行重合閘。（其中過、欠壓 2分鐘后不合閘自檢，電壓正常后才合閘。）
合閘前故障檢測		有
自身防雷		電源：在L-N間加1.2/50μs(8/20μs)組合波，2kV不產生誤動作，10kV不損壞。
工作環境條件		溫度范圍：-20～+55℃；濕度范圍：≤95% RH ；

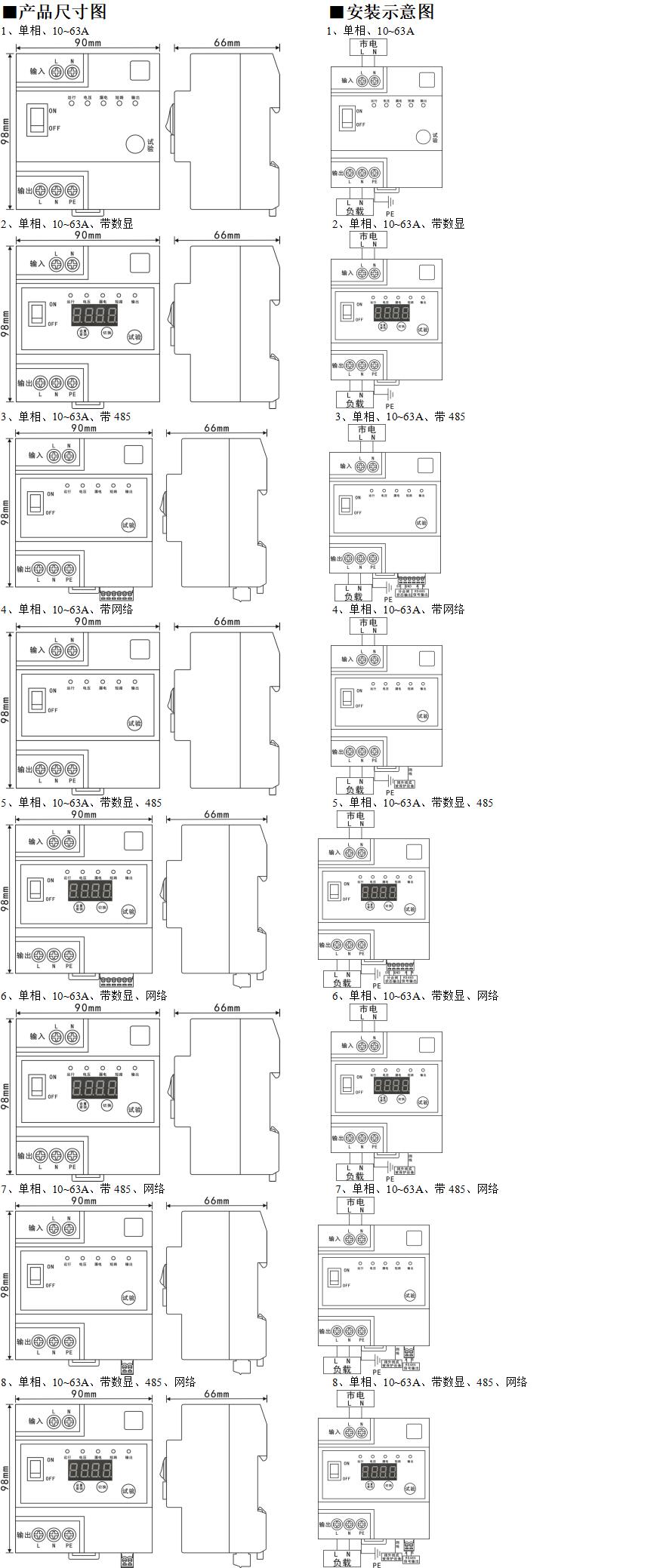

安裝方式		35mm導軌式安裝
自身功耗		約1W
